(주)대명기계는 AGITATOR 설치시 수조용량과 회전수, 내용물, 물의 점도에 따라 DATA를 입력해 정확한 설계수치를 바탕으로 제작되고 있습니다.
동력계산식

# D M C Q #
BRAKE HORSE POWER

d = 0.52 n = 3.0 De = 1200 Vi = 0.4
b = 0.3 D = 2.42 H = 3.09 gc = 9.8
SIN deg = 30

@Re = d^2*n*De/Vi = 2433.6

@A = 14 + b/D*(670*(d/D-0.6)^2+185) = 49.25307

@B = 10^(1.3-4*(b/D-0.5)^2-1.14*(d/D)) = 3.086298

@P = 1.1+4*(b/D)-2.5(d/D-0.5)^2-7*(b-D)^4 = 1.390975

@Np = A/Re+B*((10^3+1.2*Re^0.66)/(10^3+3.2*Re^0.66))^P*(H/D)^(0.35+b/D)*

SIN deg^1.2 = 1.084662

@POWER = Np*De*n^3*d^5/gc = 336.3421 Kg.m./SEC

@Hp = POWER/76 = 1.793975 HP

@SFHp = Hp*SAFETY FACTOR S = 3.58795 HP

POWER = 5.0 HP OK.

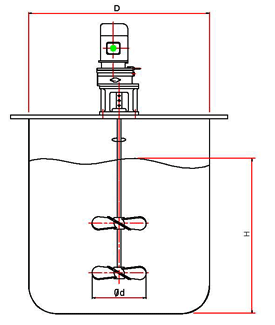

D : VESSEL 의 경 (M)
H : 액면의 높이 (M)
d : IMPELLER 의 폭 (M)
n : 초당 회전수 (sec-¹)
Vi : VISCOSITY (poise)
gc : 중력 가속도 (9.8 m/sec)
A.B.P : 상 수
SIN deg : IMPELLER의 경사각
S.F : 안 전 율
Ef : 불안전 BAFFLE 판 계수
DE : 비 중
