1. 교반의 종류
교반의 종류는 보통 3가지로 분류됩니다
1) 약품용해조 : 포리마, 가성소다, 또는 유산반토(분말고체) 등을 희석하는 조
2) 중 화 조 : 포리마, 가성소다, 유산반토 등의 용액을 교반해서 중화시키는 조
3) 응 집 조
: 포리마를 주입하여 FLOC의 입자를 응집하기 위한 교반조(고점도용액)
2. 교반조에 의한 R.P.M 선정
교반에서의 사용 R.P.M은 360, 240, 180, 120, 90, 60 R.P.M을 주로 사용합니다.
1) 약품탱크조 : 360 R.P.M, 240 R.P.M, 180 R.P.M
2) 중 화 조 : 180 R.P.M, 120 R.P.M
3) 응 집 조
: 90 R.P.M, 60 R.P.M, 30 R.P.M
3. IMPELLER의 선정 및 종류
IMPELLER TYPE 설치조건 및 치수 선정
d/D = 0.15~0.4
h1/D = 0.8~1.2
h2/D= 0.25~0.35
B/D = 0.08~0.12
Ne = 0.35
초고속교반 : 1150, 1750R.P.M
고속교반 : 360, 240, 180R.P.M
중고속교반 : 180, 120R.P.M
d/D = 0.2~0.5
h1/D = 0.8~1.2
h2/D= 0.1~0.3
B/D = 0.08~0.12
Ne = 0.5~1.9
저속교반 : 90, 60, 45, 30R.P.M
중고속교반 : 180, 120R.P.M
d/D = 0.2~0.45
h1/D = 0.8~1.2
h2/D= 0.2~0.4
B/D = 0.08~0.12
Ne = 4.6
저속교반 : 90, 60, 45, 30R.P.M
d/D = 0.1~0.3
h1/D= 0.8~1.2
h2/D= 0.3
B/D = 0.08~0.12
Ne = 0.65
RADIAL
2~4BAFFLE
1.000.000cp이하
8~20m/SEC
4. IMPELLER의 적용 범위 및 교반 범위
IMPELLER의 사용범위
Di/Dt PADDLE TURBINE PROPELLER
0.15~0.3 9% 10% 23%
0.3~0.5 22% 65% 54%
0.50~0.09 0.05~0.75747%
0.90~22%
25% 23
Vt PADDLE TURBINE PROPELLER
2m/sec 24% 36% 24%
2~5m/sec 52% 42% 58%
5~8m/sec 24% 21% 18
※ MIXING의 종류와 목적에 따라 IMPELLER의 DIA와 R.P.M을 조정하여 작고 빠르게 적용되기도 합니다.
5. 동력선정
AGITATOR의 POWER선정시 용량, CP, 회전수, IMPELLER의 종류 이외에도 여러 가지 응용 변수가 적용되므로 정확한 DATA가 필요한데 일정한 정의나 학설이 거의 없고 경험과 실험이 주관되기 때문에 신중한 계산이 필요합니다.
예) 직경 1.5 높이 1.5의 TANK에서 100CP인 액을 혼합할 때 동력은?

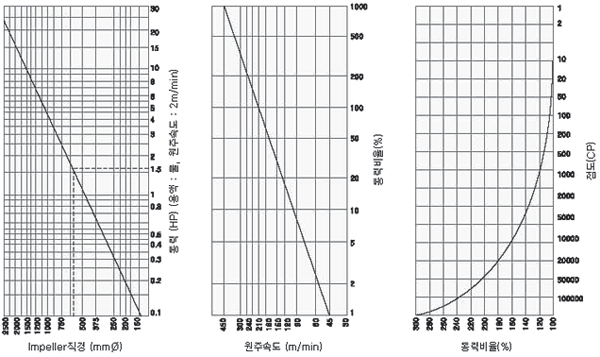

- TANK직경 1.5m에서 PROPELLER형 Ø300을 하면 그림 (A-1)에서 약 0.49HP이 되고 회전 수 240 R.P.M으로 하면 선단 속도는 226m/min 되어 그림(A-2)에서 140%의 동력이 필요하므로 0.45HP X 1.4=0.63HP이 되고 그림(A-3)에서 점도가 100CP이므로 1CP기준 용액의 105%, 따라서 0.66HP이 됨.
이 경우는 1HP을 사용함.
